Трансформатори розподілу відіграють вирішальну роль у потужній мережі. Вони не лише забезпечують необхідну та надійну електроенергію для щоденних операцій кожного домогосподарства та підприємства, але й підтримують безпеку та стабільність енергосистеми. Ефективна енергетична система завжди невіддільна від розподілу трансформаторів.
Припустимо, ви контактуєте з або намагаєтесь зрозуміти розподіл трансформаторів або хочете використовувати розподіл трансформаторів для підвищення ефективності та надійності вашої енергетичної мережі. У такому випадку ви можете уважно прочитати наступне керівництво. Це може розширити ваше розуміння трансформаторів розподілу.
1. Що таке трансформатор розподілу?
2. Які програми розповсюджувального трансформатора?
3. Як працює розподіл трансформатора?
4. Чому важливі трансформатори розподілу?
5. Які переваги трансформатора розподілу?
6. Які функції та використання розподілу трансформатора?
7. Які типи розподілу трансформатора?
8. Які частини розподілу трансформатор?
9. Які фактори можуть впливати на продуктивність трансформаторів?
10. Які проактивні заходи щодо запобігання пошкодження трансформатора?
11. Які типи тестів на виробництво виробника можуть проводитися на трансформаторах?
12. Яка установка розподілу трансформатора?
13. Яке обслуговування трансформаторів розподілу?
14. Які втрати трансформаторів?
15. Що таке силовий трансформатор?
16. Які відмінності між розподілними трансформаторами та силовими трансформаторами?
Що таке розподіл трансформатора: Scotech-Electrical
Трансформатор розподілу - це тип електричного трансформатора, який використовується спеціально в системах розподілу електроенергії. Основна його функція полягає у перетворенні електроенергії з високою напругою з мережі в електроенергію з низькою напругою, придатну для домашнього та комерційного використання.
Існує багато типів цього трансформатора, включаючи однофазні, трифазні, тип-тип та розподіл типу полюсів. Окрім того, що можна відступити або підвищити напругу від мережі, щоб відповідати рівнем споживання електроенергії будинків, підприємств та комерційних будівель, він також забезпечує різноманітні розміри, ізоляційні нафти та ефективність для задоволення бюджету та вимог проекту.
Трансформатори розподілу мають багато використання, включаючи:
Відступаючи від напруги
Знизуючи напругу: Sstatic
Одне з головних застосуваньрозподіл трансформаторівполягає у відновленні напруги передачі (як правило, від 69 до 500 кВ) до нижньої напруги, придатної для будинків та підприємств, а також надає точну потужність вашому електричному обладнанні.
Розподіл електроенергії
Потужність електроенергії: розумність
Трансформатори розподілу - це технічний засіб розповсюдження потужності від енергетичної мережі до різних будинків, підприємств, фабрик тощо. Тому вони часто встановлюються в кінці дроту, близького до точки споживання електроенергії або на полюсах та підстанціях.
Регулювання напруги
Застосування регуляції напруги: Кіберповерсистеми
Окрім відступу та розподілу потужності, розподіл трансформаторів також може регулювати падіння напруги, спричинені передачею потужності на великі відстані. Він може регулювати та змінювати напругу відповідно до різних вимог до навантаження.
Інтеграція відновлюваної енергії

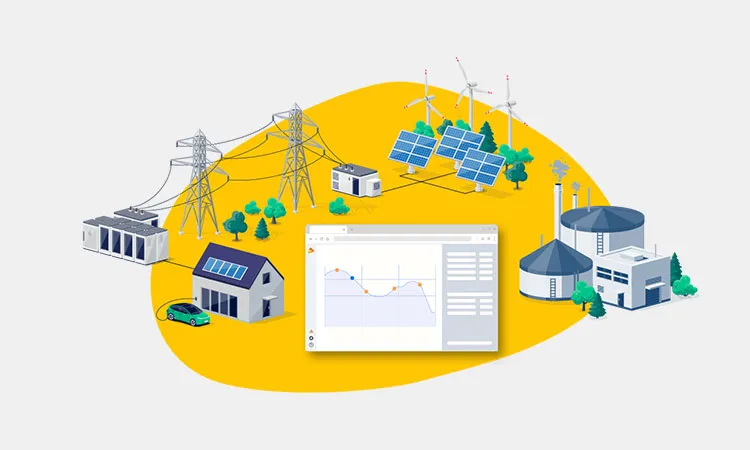

Інтеграція відновлюваної енергії: ModelOn
Багато джерел відновлюваної енергії, такі як сонячні батареї, вітрогенератори та інші відновлювані джерела енергії, можуть бути інтегровані в енергетичну систему через розподіл трансформаторів, полегшуючи транспортування та використання електричної енергії.
Промислові використання
Трансформатори розподілу можуть забезпечити живлення для різних машин та обладнання в промислових умовах.
Принцип роботи трансформаторів розподілу отримується з електромагнітної індукції. Його принцип роботи:
Як розповсюджує трансформатор, що працює на роботі: Давайте
- Котушка. Трансформатор розподілу складається з первинної котушки та вторинної котушки. Первинна котушка підключена до електроенергії з високою напругою від живної мережі, в той час як вторинна котушка підключена до електроенергії з низькою напругою, доставленою будинкам та підприємствам.
- Ядро та обмотки. Ядро розподілу трансформатора в першу чергу складається з високогнітної проникності кремнію. Він може керувати магнітним полем.
- Поточна індукція. Коли зміна струму проходить через первинну обмотку, зміна струму генерує магнітне поле. Це може зменшити напругу, не втрачаючи потужності.
- Перетворення напруги. Тому що між первинною обмоткою та вторинною обмоткою є співвідношення поворотів. Коли вторинна обмотка має менше поворотів, ніж первинна обмотка, струм збільшується і напруга зменшується. Коли вторинна обмотка має більше поворотів, ніж первинна обмотка, струм зменшується і напруга збільшується.
Чому розподіл трансформатори важливі: Sumanelectriclonline
Трансформатори розподілу є життєво важливими для системи розподілу електроенергії. Вони можуть безпечно та плавно розподіляти та передавати електроенергію та підприємствам, а також можуть забезпечити, щоб система розподілу була виділена від землі, захищаючи всю систему від електричних несправностей та підтримуючи безпеку та стабільність усієї системи.
Існує багато переваг розподілу трансформаторів, включаючи:
Висока ефективність
Висока ефективність: LAARS
Трансформатори розподілу були ретельно розглянуті та неодноразово перевіряються з ранньої стадії досліджень та розробки, проектування, оптимізації, тестування, до пізнішої стадії вибору, виробництва та використання сировини. Тому під час використання він може забезпечити надзвичайно низькі втрати під час передачі енергії та надзвичайно високої ефективності до приблизно 97%.
Надійність
Надійність: автоматизація
Після повторних експериментів та тестів це може гарантувати вам високу надійність, тобто безперервну роботу більше 25 років.
Сильна потужність перевантаження
Трансформатори розподілу можуть впоратися з піковим споживанням електроенергії та підтримувати короткострокові перевантаження, що перевищують номінальну ємність.
Функція захисту
Функція захисту: FUDA
Встановлюючи пристрої захисту, він може захистити розподіл трансформаторів від перегріву, шипів напруги, коротких схем та інших проблем.
Низька вартість обслуговування
Трансформатори розподілу зазвичай оснащені герметичними нафтовими резервуарами та ізоляційною олією, що не тільки збільшує термін служби обладнання, але й зменшує потребу в технічному обслуговуванні обладнання.
Невеликий слід
Невеликий підстави: Changanelectric
Порівняно з силовими трансформаторами, трансформатори розподілу зазвичай мають менші розміри, займають менше місця і можуть бути добре інтегровані в інші системи.
Більш екологічно чистий
Більш екологічно чистий-джерело: Sintef
Трансформатори розподілу, як правило, використовують нетоксичне, біорозкладане рослинне масло замість мінеральної олії, що є більш екологічним.
Основні функції розподілу трансформаторів включають:
Перетворення напруги
Застосування перетворення напруги: AllaboutCircuits
Трансформатори розподілу можуть безпечно та стабільно перетворювати електроенергію високої напруги (наприклад, 24,94 кВ, 34,5 кВ) в електроенергію низької напруги (наприклад, 480 В, 220 В), придатні для домашнього або комерційного використання.
Розподіл електроенергії
Потужність живлення: Hoptele
Трансформатори розподілу можуть ефективно та стабільно постачати електроенергію в житловий, комерційний та промисловий сектор. Тому їх часто встановлюють у комунальних полюсах та підстанціях.
Управління навантаженням
Для того, щоб забезпечити стабільну та рівномірну постачання електроенергії, розподіл трансформатори можуть збалансувати та рівномірно розподіляти навантаження на живлення на лінії розподілу.
Регулювання напруги
Напруга, що регулюється регулюванням: Geeksforgeeks
Трансформатори розподілу можуть постійно регулювати та стабілізувати рівень напруги на мережі живлення та живлення, захищати різні електричні та обладнання в ланцюзі тощо.
З'єднання сітки
Сурна, що підключається: gridx
Різні відновлювані джерела енергії, такі як енергія вітру та сонячна енергія, можуть бути плавно з'єднані та використовуватися з електромережею через трансформатори розподілу.
Поліпшити енергетику
Поліпшення енергоефективності: зашифровано
Трансформатори розподілу можуть гнучко витримувати та налаштовуватися на перевантаження та несправності в енергосистемі, зменшуючи при цьому втрата енергії, вони також можуть підвищити ефективність енергії системи.
Існує багато типів розподілу трансформаторів. Серед них, згідно з методом охолодження трансформатора, типи розподілу трансформаторів:
Трансформатор сухого типу
Сухий тип трансформатори: LTEC
На відміну від трансформаторів, що здійснюють нафту, трансформатори сухих типів в основному використовують повітря як охолоджуюче та ізоляційне середовище, і часто встановлюються в приміщенні, підземних спорудах або житлових приміщеннях з високими вимогами до пожежної охорони. Він має меншу потужність перевантаження, але вартість вища.
Нафтозамований трансформатор
Нафтозамовлений трансформатор: ІПС
Порівняно з трансформаторами сухих типів, трансформатори, що здійснюють нафту, зазвичай використовують масло як ізолятор і теплоносій. Ця конструкція трансформатора має кращий показник ізоляції та ефект охолодження, менший розмір та менші витрати. Однак під час використання він має потенційні витоки нафти та небезпеку пожежі, і не підходить для використання в чутливих середовищах.
Відповідно до класифікації інсталяційного середовища, дистрибуційні трансформатори включають:
Трансформатор, встановлений на полюсі
Полюс, встановлений трансформатором: ERMCO-ECI
Трансформатори, встановлені на полюсах, названі, оскільки вони встановлені на комунальних полюсах. Для того, щоб запобігти дотик, вони встановлюються на високих полюсах. І вони не обмежені космосом. Для того, щоб запобігти пошкодженню, їх часто використовують у районах з низькою щільністю населення.
Трансформатор типу
Коробний тип трансформатори: tsty
Трансформатори типу коробки зазвичай встановлюються на бетонній основі і поміщають у металеву шафу, захищену від підробки. Він підходить для використання в міських районах, що є естетично приємним і може бути прихований від публічного погляду. Цей тип трансформатора, як правило, є трифазним трансформатором для задоволення потреб високих навантажень.
Трансформатор
Підводні трансформатори: Вантран
Підводні трансформатори розроблені спеціально для схильних до повені районів. Вони міцні та повністю закриті для роботи під водою і не впливають на вологу або воду.
На основі конфігурації фази, розподіл трансформатори включають:
Однофазний трансформатор
Однофазний трансформатор, що трансформував: ELPROCUS
Однофазні трансформатори простіші в дизайні, але більш економічно. Вони можуть задовольнити потреби житлових та комерційних середовищ із відносно низьким попитом на електроенергію та широким діапазоном розподілу, таких як трансформатори, встановлені на полюсах.
Трифазний трансформатор
Трифазний трансформатор: Belfuse
Трифазні трансформатори можуть використовуватися в більш складних промислових умовах. Він може розподіляти потужність більш плавно та ефективно. Він може збалансувати та обробляти високі потреби в енергії, постійно постачаючи електроенергію.
Основними частинами розподілу трансформаторів належать:
Обмотки
Намотячі: Меддокс
Трансформатори розподілу включають первинні та вторинні обмотки. Ці обмотки зазвичай виготовляються з міді або алюмінію. Мідь є більш провідною та ефективною, але дорожчою, ніж алюміній. Ці обмотки утворюють провідні котушки трансформатора. Вони щільно намальовані навколо серцевини для сприяння індукційному процесу трансформатора.
Ядро
Основне: corefficientsrl
Ядро трансформатора зазвичай виготовляється з декількох шарів кремнієвих сталевих листів. Це може зменшити вихрові струми та мінімізувати втрати гістерезису.
Ізолятори
Сосульники, що надаються: cnruisen
Різні трансформатори розподілу використовують різні ізолятори. Матеріали ізоляторів трансформаторів включають нафторозділену папір та смолу. Ці два матеріали мають хороші діелектричні властивості та довговічність і можуть витримувати теплові, електричні та механічні напруги.
TAP Changer
Торк змінюється: Maddox
Зміна крана може регулювати співвідношення напруги між першою обмоткою та другою обмоткою для регулювання вихідної напруги для адаптації до змін навантаження або вхідної напруги. Змінник TAP є важливим для підтримки рівня напруги системи силової мережі, а механічний знос та електрична корозія під час використання спричинить втрат на зміну TAP, тому перемикачі TAP -перемикачів потрібно постійно підтримувати на наступних етапах.
Консерватор
Консерватор-резервант: Elprocus
Бак -консерватор забезпечує відмінний фізичний захист та ущільнювач для внутрішніх компонентів трансформатора, тим самим контролюючи внутрішній тиск. Зазвичай він заземлений для запобігання електричних небезпек і пофарбованих для протистояння впливу на навколишнє середовище, таких як іржа та УФ -деградація.
Втулка
Втулка трансформатора зазвичай виготовляється з керамічних або композитних матеріалів для управління розподілом електричних полів. Він може витримати високі напруги та складні зовнішні середовища. Оскільки невдача втулки може спричинити катастрофічну шкоду, вам потрібно перевірити та підтримувати її відповідно до суворих стандартів під час подальшого використання.
Дихальний пристрій
Дихальний пристрій може підтримувати баланс вологості в маслі трансформатора для підтримки хорошої ізоляції. Коли трансформатор нагріває і охолоне, дихальний пристрій може утримувати повітря всередині сухим.
Консерватор нафти
Консерватор нафти захищає стабільність рівня нафти в основному нафтовому резервуарі, тим самим підтримуючи найкращі показники ізоляції трансформатора. Сьогодні зазвичай використовуються консерватори нафти сечового міхура, що може повністю ізолювати зовнішнє повітря.
Тепловодка або радіатор
Теплово-раковина або радіатор: CNCSTAMPING
Теплово -раковина збільшує площу поверхні нафтового бака, тим самим посилюючи ефект розсіювання тепла трансформатора.
На ефективність розподілу трансформаторів може впливати різні умови та фактори, і ви повинні намагатися уникати:
Перевантаження
Пострука з перевантаженням: ZX-Ele
Постійне перевантаження створить надмірний напруження на розподіл трансформатора, який скоротить термін експлуатації обладнання.
Фактори навколишнього середовища
Надмірні фактори навколишнього середовища, такі як сильний вітер, пожежі або сильний дощ, знизять продуктивність та ефективність трансформатора.
Відсутність технічного обслуговування
Відсутність технічного обслуговування: Сетон
Нехтуване технічне обслуговування є головним фактором, що призводить до відмови трансформатора. Потрібно регулярно підтримувати трансформатор.
Існує багато способів запобігти пошкодженню трансформатора, включаючи:
Належна установка
Правильна установка встановлення: Daelim-Electric
Отримавши трансформатор, вам потрібно встановити його суворо відповідно до інструкцій. Якщо потрібно, вам потрібно проконсультуватися з професійним інженером.
Встановіть захисні пристрої
Встановіть захисні пристрої: CircuitDigest
На додаток до розподілу трансформатора, вам потрібно встановити захисні пристрої, такі як захисники перенапруг або вимикачі. Цей пристрій може запобігти трансформатору від електричного перевантаження.
Регулярне обслуговування
Регулярне обслуговування: Hi-TechCarcare
Регулярно підтримуйте та перевіряйте розподіл трансформатора, і пробуйте та перевіряйте масло.
Регулярний моніторинг та заміна
Кожен розподіл трансформатора має певний термін експлуатації. Вам потрібно регулярно контролювати та замінювати його, щоб забезпечити безпечну та надійну роботу.
Стандарти тестування розподілу трансформатора регулярно перевіряються відповідно до Комітету стандартів IEEE. Тести - це звичайні та проектні тести. Рутинні тести - це тести, які проводяться на всіх одиницях трансформаторів. Випробування проектування - це тести, які виконуються лише на нових конструкціях або прототипах.
Звичайні тести включають:
Тести співвідношення, полярності та фазового співвідношення
Співвідношення, полярність та фазові тести, що випробовують: Electrical4u
Тестування співвідношення, полярності та фазових відносин є надзвичайно важливим для перевірки того, що трансформатор має правильне співвідношення високої та низької напруги. Він підтверджує, що пристрій має відкриті ланцюги, короткі схеми (повороти на поворот), а також правильні відносини полярності та фази.
Тести на опір
Тест на опір: Carelabz
Виконуючи випробування на опір, ви можете перевірити, що опір котушки та діаметр дроту, як очікувалося, порівняно з проектними значеннями, тим самим отримуючи правильне значення опору для втрат обмотки.
Тести коефіцієнта потужності ізоляції
Тест на коефіцієнт потужності ізоляції: Вертя
Тест коефіцієнта потужності ізоляції визначає співвідношення потужності, що розсіюється в ізоляції до продукту ефективної напруги та струму.
Тести на контроль якості (QC)
Він перевіряє цілісність ізоляції та BIL -рейтинг одиниці.
Основні втрати (втрати без навантаження) та відсоток поточного тесту
Основні втрати (втрати без навантаження) та відсоткове збудження поточного випробування: PowerSystemsDesign
Мета цього тесту - перевірити точність розрахунків дизайну, виготовлення та матеріалів. Фактичні вимірювання збираються для використання клієнтів та загальних розрахунків власності.
Тест індукційного потенціалу (OX)
Індукційний потенціал (OX) Тест-посібник: MDPI
Усі одиниці необхідні для проходження тесту індукційного потенціалу (OX). Він перевіряє як ізоляцію повороту до повороту, так і у ізоляції. Цей тест проводиться до тестів на втрату та імпедансу.
Додаткові тести включають:
IEEE Pulse Test (демпфірована хвиля, двічі подрібнена хвиля, повна хвиля)
IEEE Pulse Test (демпфірована хвиля, двічі подрібнена хвиля, повна хвиля) -Sourced: GoogleUsercontent
Тест на імпульс IEEE (демпфірована хвиля, двічі подрібнена хвиля, повна хвиля) призначений для імітації сильних сплесків, з якими трансформатор може зіткнутися протягом усього свого службового терміну.
Тест на рівень звуку
Тест на рівень звуку призначений для виявлення кількості звукового шуму, який трансформатор виробляє під час використання. Рівень звуку вимірюється через рівні проміжки часу навколо одиниці, а середнє значення читається.
Тест на термічну температуру
Тест на теплову температуру в основному розроблений для оцінки теплових характеристик трансформатора, зокрема його здатність залишатися прохолодною під час роботи.
Етапи встановлення трансформаторів розподілу повинні бути суворо дотримуватися. До них належать:
Вибір сайту

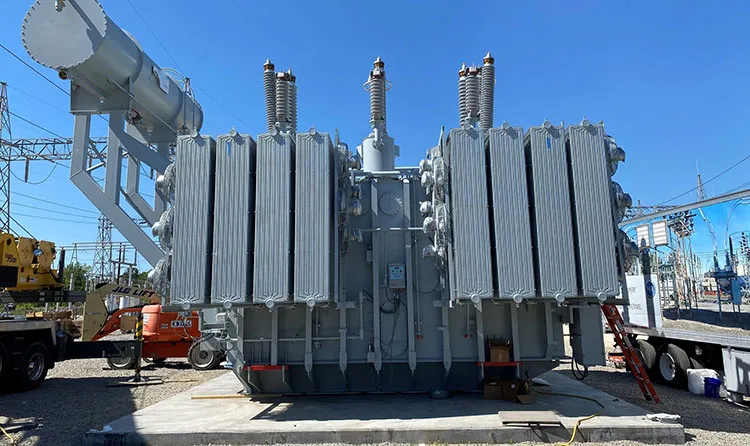

Вибір сайту: reinhausen
Перед встановленням трансформатора потрібно вибрати середовище та місце, яке підходить для трансформатора. Трансформатор розподілу повинен бути встановлений якомога ближче до навантаження, щоб зменшити втрати енергії в лінії розподілу та полегшити обслуговування.
Фундамент та установка
Трансформатори розподілу можуть бути встановлені на полюсах або бетонних прокладках. Встановлення на полюсах може зменшити ризик підробки. Встановлення на основі може підтримувати стабільність трансформатора.
З'єднання та введення в експлуатацію
Зв'язок та введення в експлуатацію: Зенітар
Після встановлення дистрибуційних трансформаторів вам потрібно забезпечити належне заземлення для запобігання електричних небезпек. Введення в експлуатацію та тестування може перевірити, чи правильні фази та вихід напруги та чи відповідають вони правилам безпеки.
Безпека та дотримання
Під час використання вам потрібно дотримуватися місцевих правил електричної безпеки та стандартів. До них належать: підтримка відповідної відстані від будівлі та забезпечення того, щоб захисні пристрої, такі як індикатори ланцюга та захисники перенапруг.
Технічне обслуговування розподілу трансформаторів також дуже важливе. Ви можете реалізувати його, дотримуючись наведених нижче кроків:
Регулярні перевірки
Регулярні інспекції: reinhausen
Ви можете призначати інженерів регулярно оглядати обладнання на наявність зносу, витоку нафти (трансформатори, що здійснюють нафту) та зовнішні компоненти, такі як втулки та кожухи. Очистіть і регулярно видаляйте бруд і сміття з поверхні обладнання.
Управління нафтою (нафтоподібні трансформатори)
Управління нафтою (нафтозабезпеченими трансформаторами) -Sourced: Researchgate
Якщо ви використовуєте трансформатори, що здійснюють нафту, вам потрібно регулярно перевіряти діелектричну міцність та забруднення трансформаторного масла. Регулярно пробуйте та протестуйте масло, щоб забезпечити продуктивність ізоляції та ефективність тепла обладнання.
Термічна візуалізація
Теплова візуалізація: Researchgate
Використовуйте теплову візуалізацію для виявлення та ідентифікації перегрітних компонентів всередині трансформатора, перевірте наявність внутрішніх несправностей, перевантажень або збоїв ізоляції.
Електричні випробування
Електричні випробування: Електронна безпека
Електричні тестування включають опір ізоляції, тестування співвідношення та тестування коефіцієнта потужності. Це може забезпечити, щоб внутрішні компоненти трансформатора працювали нормально.
Моніторинг та аналіз навантаження
У фактичних умовах експлуатації ви можете провести моніторинг навантаження та аналіз для перевірки фактичної роботи та ефективності обладнання.
Профілактичне обслуговування
Виходячи з фактичної роботи обладнання, ви можете сформулювати план профілактичного обслуговування для полегшення поводження з збоями обладнання.
Втрати трансформатора спричинені чергуванням магнітного поля в ядрі. Вони трапляються протягом усього процесу живлення. Ці втрати включають:
Втрати без навантаження
Невантаження, що не навантажують: електричний інженерний портал
Втрати без навантаження також називаються основними втратами або втратами заліза. Вони в основному спричинені втратами в основній сталі, вихрових струмах, гістерезис, бродячих вихрових струмів та діелектричних втратах.
Втрати навантаження
Втрати навантаження: Polytechnichub
Втрати навантаження також називаються втратами міді. Вони в основному спричинені втратами котушки. Первинна та вторинна обмотка опору трансформатора генерують втрати тепла, які викликають втрати навантаження.
Що таке силовий трансформатор: iqsdirectory
На відміну від розподілу трансформаторів, силові трансформатори - це трансформатори, які розташовані спеціально в підстанціях. Вони оцінюються в розмірі понад 1000 кВА і зазвичай використовуються для великих промислових або комерційних навантажень. Їх часто встановлюють близько до навантаження.
Трансформатори потужності та розподіл трансформатори - це трансформатори, але вони відрізняються за обсягом застосування, сценаріями та іншими зручностями. Їх відмінності включають:
|
Трансформатор розподілу
|
Силовий трансформатор
|
|
| Номінальна ємність | Нижчий; | Зазвичай вище, більше 3150 кВА; |
| Номінальний діапазон напруги | Діапазон від 11 кВ, 6,6 кВ, 3,3 кВ, 440 В до 230 В; | Діапазон від 400 кВ, 200 кВ, 66 кВ до 33 кВ; |
| Розмір | Менший розмір, менший струм; | Більший розмір, більший струм; |
| Місце встановлення | В основному встановлено на станціях розповсюдження; | Електростанції та підстанції передачі; |
| Мета | Доставити електроенергію в промисловість або домогосподарства; | Доставити електроенергію великим галузям або торгівлі; |
| Рівень ізоляції | Низький; | Високий; |
| Втрата заліза та втрата міді | Без будь -яких основних частин втрата заліза нижча, ніж у силових трансформаторів; | Втрата струму Едді на сталевих листах та втрата гістерезису в основних матеріалах втратить енергію у вигляді тепла; |
| Ефективність | Більш висока ефективність, ніж силові трансформатори, ефективність може досягати приблизно 80%-90%. | Ефективність силових трансформаторів, як правило, нижча, ніж у розподілу трансформаторів; Ефективність може досягти близько 75%. |
Трансформатори розподілу відіграють вирішальну роль у всіх системах розподілу електроенергії. Для досягнення безпечного та ефективного живлення для будинків та підприємств розробляються та виробляються більше трансформаторів. Надалі більше виробників та компаній продовжуватимуть наполегливо працювати над покращенням рівня високої потужності трансформаторів розподілу, підтримувати найкращі показники обладнання та продовжити термін служби обладнання. Якщо ви турбуєтесь про вибір відповідного трансформатора розподілу, будь ласка, зв'яжіться з нами негайно, щоб отримати найкраще рішення для вибору.
