In the power system, the safety, reliability and efficiency of power equipment are more important than anything else. Harmonic distortion of power equipment will lead to safety and efficiency problems of various power systems. Harmonic distortion will not only reduce the power efficiency of the equipment, but also cause damage to the equipment. In order to solve this problem, harmonic filters were invented.
Ця публікація детально пояснить, що таке гармонічне спотворення, як активні та пасивні гармоніки та які проблеми гармонічні спотворення спричинить . для вирішення гармонічного спотворення, як будуть застосовані активні та пасивні гармонічні фільтри, щоб запобігти її {. сподіватися, що це може вирішити всі ваші проблеми .
Активні та пасивні гармонічні фільтри, що живуть: LTEC
1. Що таке гармоніки?
2. Які наслідки гармоніків на систему живлення?
3. Що таке гармоніка Power?
4. Що таке нейтральна та наземна гармонія?
5. Що таке гармонійний фільтр?
6. Що таке активні гармонічні фільтри?
7. Які типи активних гармонічних фільтрів?
8. Які переваги активних гармонічних фільтрів?
9. Що таке пасивні гармонічні фільтри?
10. Які типи пасивних гармонічних фільтрів?
11. Активний гармонійний фільтр проти пасивного гармонічного фільтра: Науковий аналіз
12. Які ключові відмінності між активними та пасивними гармонічними фільтрами?
13. Які переваги використання активного гармонічного фільтра замість пасивного?
14. Як активний гармонійний фільтр може покращити якість потужності?
15. Які оперативні принципи в деталях активних та пасивних гармонійних фільтрів?
16. Які поради щодо технічного обслуговування необхідні для активних гармонічних фільтрів?
17. Які міркування щодо вибору активних гармонічних фільтрів та пасивних гармонічних фільтрів?
18. Як швидко можуть реагувати активні та пасивні гармонічні фільтри?
19. Який діапазон активних та пасивних гармонічних фільтрів?
20. Який розмір та встановлення активних та пасивних гармонічних фільтрів?
21. Яка майбутня інвестиція для активних та пасивних гармонічних фільтрів?
Що таке гармоніки: дослідження
Найбільш ідеальна синусна хвиля в системі живлення становить 60 Гц . Якщо гармоніки в системі живлення відхиляються від 60 Гц, система легко генерує гармонічне спотворення обладнання. гармонічне спотворення може легко призвести до серйозної втрати потужності, а також опору елементів та ядра трансформатора в обладнанні, і, таким чином
Гармоніка в системній системі посилається на частоту струму або напруги . Загальна основна частота становить 60 Гц, 120 Гц для другої гармоніки, 180 Гц для третього гармонічного . Ця раптова зміна струму вводитиме гармонічне струм у систему електроенергії та спричиняє різні проблеми якості живлення ., що створюють, що стають стурбованими. дисбаланс, перегрівання трансформаторів або часті вимикачі вимикачі .
Гармоніки можуть спричинити різноманітні проблеми, включаючи:
Збільшення споживання енергії
Збільшення споживання енергії: Електрикнейрон
Коли гармоніки вводяться в енергосистему, вони можуть спричинити різні проблеми якості електроенергії, що призводить до падіння потужності та збільшення споживання електроенергії, що може призвести до збільшення рахунків за електроенергію .
Перегрівання обладнання
Обладнання, що перегрівається: Sigma
Гармоніки можуть спричинити краплі або сплески напруги, а також дисбаланс між різними струмами та напругами, трансформатори можуть перегріватися, а вимикачі можуть часто подорожувати .
Пошкодження обладнання
Пошкодження обладнання: Hioki
Через нестабільність напруги легко викликати повторне перемикання силових навантажень, що спричиняє мерехтливий ефект . Це може спричинити часті витягування вимикачів та пошкодження обладнання .
Скорочення терміну експлуатації обладнання
Гармоніки є винуватцем для збільшення споживання енергії та зменшення потужності . На додаток до збільшення рахунків за електроенергію легко зносити обладнання, що зменшує термін служби обладнання .}}
Вимоги до технічного обслуговування
Оскільки обладнання генерує нестабільність напруги та струму через гармоніки, вимикачі часто перебирають, а обладнання потрібно закрити занадто довго, збільшуючи вимоги до технічного обслуговування обладнання .}
Що таке влада гармоніків: ELSPEC-LTD
Гармоніки потужності відносяться до гармоніків, спричинених нелінійними електронними навантаженнями в комерційних або промислових системах електроенергії . Вони збільшують втрати електроенергії та потенційно пошкоджують обладнання . Ці гармоніки спричиняють втрати електроенергії, оскільки струм транспортується .}
Що таке нейтральне та наземне гармоніки: onicsenergy
Neutral and ground harmonics refer to the harmonics generated in the neutral and grounding elements in the power system. Unlike power harmonics, neutral and ground harmonics are prone to cause other power problems, such as increasing the risk of power outages in the system, reducing the power quality of the power system, and leading to higher maintenance costs.

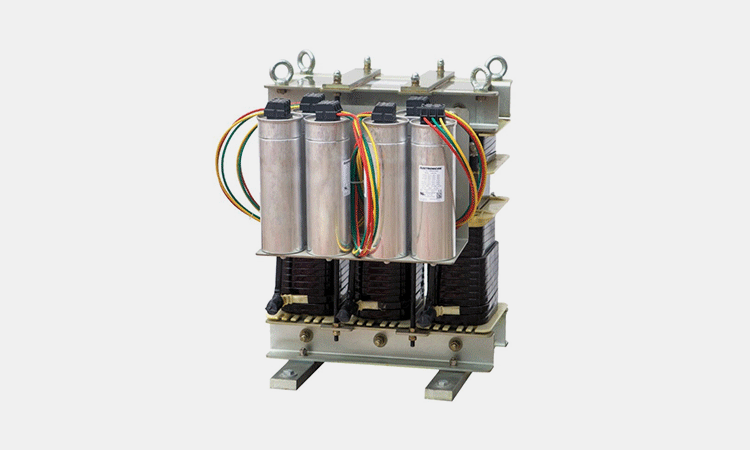

Що таке гармонійне фільтр: LTEC
Гармонічні фільтриare devices specifically designed to protect power systems and help protect against harmful harmonics that may damage power systems. They mainly include two types, active harmonic filters and passive harmonic filters. Each has its own advantages and disadvantages, and they can help improve the power quality and efficiency of the system and provide protection for the power system.
Що таке активні гармонічні фільтри, що мають: LTEC
Активний гармонійний фільтр має компактну структуру, модульну конструкцію і його легко інтегрувати ., він може постійно розширюватися, коли попит на системні систем зростає в майбутньому, не займаючись занадто великим простором . Крім того, він може постійно контролювати зміни в енергосистемі і швидко генерувати зміщення сигналів, щоб усунути гармоніки.}}}}
Активні гармонічні фільтри в основному поділяються на два типи: паралельні активні фільтри та серії активних фільтрів . У кожного з них є свої унікальні переваги та характеристики:
Паралельний активний фільтр
Паралельно активні фільтрування: Researchgate
В основному він підключений паралельно з навантаженням і використовується для оцінки гармонічного струму навантаження . у системі живлення, він генерує компенсаційний струм для нейтралізації гармонічних компонентів .
Активний фільтр серії
Серія Active Filter Source: ScienceDirect
В основному він підключений послідовно з силовою системою і компенсує гармонічну напругу шляхом введення напруги, щоб навантаження може стати більш стабільним .
Основними перевагами активних гармонічних фільтрів є:
Усунути гармоніки
Усунути гармоніки: потужність
Основна мета активних гармонічних фільтрів - усунення гармоніків у системах електроенергії ., в основному адаптується до змін у гармонічній частоті та гармонічному спектрі в системній системі, генерує зворотну компенсаційну струм, компенсує компоненти різних гармоніків і, таким чином, покращує параметри якості електроенергії .
Поліпшити коефіцієнт потужності
Поліпшена силова коефіцієнт потужності: Strongpowerelectric
Активні гармонічні фільтри можуть постійно адаптуватися до гармонічних змін, забезпечувати ємнісну та індуктивну реактивну потужність, усунути гармонічні частоти і таким чином покращити коефіцієнт потужності .
Cхудий і стабільніша енергія
Чистіший та стабільніший енергозбережний: Constellationenergy
Приймаючи передові електронні технології та алгоритми управління, активні гармонічні фільтри можуть зменшити гармонічні спотворення в динамічних процесах і ввести компенсаційний струм в електронні системи . Це може забезпечити більш чисті та стабільніший живлення для всієї системи .}
Що таке пасивні гармонічні фільтри: -Sourced: LTEC
Passive harmonic filters mainly eliminate unwanted frequencies through resistors, inductors and capacitors to achieve the purpose of eliminating harmonics. These components work together in different ways to produce specific harmonics in the power system. Generally, in order to obtain the best harmonic elimination effect, passive harmonic filters are generally placed near the harmonic source.
Які типи пасивних гармонійних фільтрів: Дослідження
Пасивні гармонічні фільтри в основному поділяються на одноодинні фільтри, подвійні налаштовані фільтри та високопропускні фільтри .}, використовуючи пасивні компоненти, такі як реактори та конденсатори у пасивних гармонійних фільтрах, ці компоненти налаштовані на конкретні частоти для фільтрації специфічних гармонічних компонентів у системі, і зменшують гармоніку в системі, компенсуйте реагенту на реагенту в силі в силі. Фактор .
11. Активний гармонійний фільтр проти пасивного гармонічного фільтра: Науковий аналіз
Ми можемо оцінити ефективність, економічну ефективність, вартість обслуговування, гнучкість та адаптованість активних гармонічних фільтрів та пасивних гармонічних фільтрів за різних умов потужності з наступних аспектів .}
|
Аспекти |
Активний гармонійний фільтр
Активний гармонійний фільтр: LTEC |
Пасивний гармонійний фільтр
Пасивне гармонічне фільтрування: LTEC |
|
Ефективність |
Може зменшити кілька частот одночасно; Активно регулювати гармонічний струм сітки; Уникайте перевантаження на межі; |
Зазвичай можуть фільтрувати лише одну гармоніку; Може зменшити гармоніки фіксованого числа в певному діапазоні частот; Не може уникнути перевантаження; |
|
Вартість |
Висока початкова вартість, але в цілому більш економічно; Може виправити кілька навантажень відразу, більш доступний варіант; |
Більш економічно вигідні у великих, однолінійних додатках для навантаження; Низькі початкові витрати, але високі витрати на обслуговування; |
|
Технічне обслуговування |
Може адаптуватися та реагувати на різні гармонічні частоти; Конфігурація для різних систем живлення забезпечує гнучкі рішення; Низькі витрати на обслуговування; |
Схильний до перегріву самого обладнання, а результати непередбачувані; Застосовується лише для одноразових вимог до фільтрації; |
|
Експлуатаційні витрати |
Вимагає постійного моніторингу та обслуговування, тому вартість буде вищою; Вимагає регулярних коригувань та перевірок; |
Це метод компенсації з меншими перешкодами і не потребує технічного обслуговування; Погана пристосованість та гнучкість; |
|
Гнучкість |
Може бути застосований до різних конфігурацій системи живлення; Може регулювати декілька різних частот одночасно; Більша гнучкість; |
Потрібно встановити навколо компонентів, які генерують гармоніки; Це менший пристрій технічного обслуговування; Погана гнучкість та пристосованість; |
Які ключові відмінності між активними та пасивними гармонічними фільтрами: Pulse
Як активні гармонічні фільтри, так і пасивні гармонічні фільтри можуть контролювати гармоніки в системах живлення ., але різниця між ними - різні методи управління .
Активні гармонічні фільтри в основному гармонізують та скасовують гармоніки, генеруючи гармоніки з частотами, які відповідають гармонічним частотам, але з протилежними фазами .
Пасивні гармонічні фільтри в основному використовують пасивні компоненти, такі як резистори, конденсатори та індуктори для регулювання конкретних частот .
13. Які переваги використання активного гармонічного фільтра замість пасивного?
Порівняно з пасивними гармонічними фільтрами, перевагами активних гармонічних фільтрів є:
Більш пристосований
Більш пристосований-джерело: Монолітна сила
Активні гармонічні фільтри є більш пристосованими і можуть контролювати гармонічні спотворення нижче 5% при навантаженнях нижче 10% .
Немає коефіцієнта потужності без навантаження
Немає коефіцієнта потужності без навантаження: ElectricalVolt
Його можна встановити в будь -якому місці виробничої лінії і не вироблятиме коефіцієнт потужності без навантаження .
Висока економічна ефективність
Активні гармонічні фільтри є більш економічними ., він може обробляти навантаження множинних інверторів у складних ситуаціях .
14. Як активний гармонійний фільтр може покращити якість потужності?
Як активний гармонійний фільтр може покращити вашу якість потужності: Powerside
- У звичайній системі ланцюга деякі гармоніки, створені інвертором, викликають захист пристрою активного гармонічного фільтра .
- Ці гармоніки можуть легко втручатися в точне обладнання та викликати спотворення напруги .
- Встановлюючи активний гармонійний фільтр, для компенсації цих шкідливих гармоніків створюється протидіючий струм .
- Таким чином, джерело живлення системи ланцюга стабілізується і загальна якість живлення покращується .
- Поліпшуючи загальну якість електроенергії, він також може захистити точне електронне обладнання . підвищити енергоефективність і максимально збільшити економічну ефективність, зменшуючи ризик простою .
15. Які оперативні принципи в деталях активних та пасивних гармонійних фільтрів?
Оперативним принципом активних та пасивних гармонічних фільтрів є:
Оперативний принцип активних гармонічних фільтрів
Оперативний принцип активних гармонічних фільтрів, що джерела: Дослідження
Застосовуйте професійне обладнання для контролю гармонічного спотворення всієї системи, а потім генерування протилежного струму, щоб компенсувати ці шкідливі гармоніки .
Оперативний принцип пасивних гармонічних фільтрів
Оперативний принцип пасивного гармонічного фільтри, що джерела: HammondPowersolutions
Встановлений у системі, він керує специфічними гармонічними струмами у всьому пристрої відповідно до заздалегідь визначеного шляху .
Найкращі стратегії регулярного обслуговування гармонічних фільтрів включають:
Перевірте фізичний стан гармонічного фільтра
Перевірте фізичний стан гармонійного фільтра: Fluke
Використовуйте різне обладнання або візуальне огляд, щоб перевірити фізичний вигляд гармонійного фільтра . Це включає ознаки розпусності або зносу різних компонентів, а також пошкодження зовнішності обладнання .
Програмне забезпеченняuпідаsтатус
Оновлення програмного забезпечення: Вектезі
Регулярно перевіряйте оновлення програмного забезпечення гармонічного фільтра, щоб будь -які проблеми або помилки могли бути виправлені в часі під час подальшого використання обладнання .
Регулярнийcнанесення
Регулярний калібрування: Pruftechnik
Регулярно читайте, записуйте та калібруйте дані гармонічного фільтра . У подальшому процесі використання, зробіть дані відповідні фактичними умовами електричного використання .
Температураспівпрацяntrol
Контроль температури: Dwyeromega
Перегрівання вплине на використання обладнання та знизить його ефективність . під час використання, робочу температуру слід суворо контролювати, щоб уникнути пошкодження обладнання .
Розглядаючи активний гармонійний фільтр або пасивний гармонійний фільтр, потрібно враховувати наступні фактори:
Топологія інвертора
Інверторна топологія-джерела: весна-сервіс
Найбільш активні гармонічні фільтри тепер використовують трирівневу топологію інвертора NPC . порівняно з традиційною дворівневою топологією, це може принести багато переваг .
Пов’язані втрати
Активні гармонічні фільтри та пасивні гармонічні фільтри можуть призвести до різних втрат під час роботи всієї системи, і коливання дуже велике ., тому при виборі відповідного гармонічного фільтра слід вважати відповідними втратами .
Гармонічна компенсація
Гармонічна компенсація, що базується на можливості: MDPI
Здатність гармонічної компенсації активних гармонічних фільтрів та пасивних гармонічних фільтрів відрізняється, і ця здатність має вирішальне значення ., це може значно покращити продуктивність усієї системи .
Час відповіді
Проблеми якості електроенергії в системі можуть виникати в миті . різні гармонічні фільтри мають різні швидкості відповіді та ефективність .
Електромагнітна сумісність
Електромагнітна сумісність: медіа
Електромагнітна сумісність, прийнята різними країнами або регіонами, має суворі норми . Ви повинні розглянути фактичну ситуацію у своїй країні та вибрати відповідний гармонійний фільтр .
Коефіцієнт витрат
Вартість активних гармонічних фільтрів та пасивних гармонічних фільтрів відрізняється . Під час процесу вибору ви можете посилатися на власний бюджет і обчислити відповідну економічну ефективність .
У системі живлення швидкість відповіді має вирішальне значення для гармонічних фільтрів, оскільки навантаження на електроенергію швидко змінюється:
Активні гармонічні фільтриЧас реагування
Активні гармонічні фільтри реагують на час часу: Powerside
Активні гармонічні фільтри можуть своєчасно виправити шкідливі гармоніки в системі живлення, щоб задовольнити потреби сучасних систем електроенергії, які потребують швидкого коригування .
PЗасудження гармонічних фільтрівЧас реагування
Пасивні гармонічні фільтри реагують на час часу: Монолітна сила
Швидкість відповіді пасивних гармонічних фільтрів є відносно повільною .. Основна функція - забезпечити стабільне та надійне рішення шкідливих гармоніків для системної системи в передбачуваному середовищі .
Який діапазон активних та пасивних гармонійних фільтрів, що джерела: Еммізмарін
Active harmonic filters and passive harmonic filters have different ranges and flexibility. Active harmonic filters can handle a variety of harmful harmonic problems and are suitable for a variety of complex circuit environments. Passive harmonic filters are only very effective within a standard range and have poor flexibility and are not suitable for more complex environments.
Який розмір та встановлення активних та пасивних гармонічних фільтрів, що джерела: Hammondpowersolutions
Більшість ланцюгових систем зараз є інтегрованими системами з точки зору розміру та встановлення:
- Активні гармонічні фільтри менші та придатні для встановлення в різних рядках у будь -який час . Модульна конструкція полегшує процес встановлення і може бути розширений у будь -який час відповідно до ваших потреб .
- Пасивні гармонічні фільтри вимагають більше місця і вимагають більше зусиль у початковій установці .
Як вибрати правильні гармонічні фільтри для ваших систем: фактори, які слід враховувати: домашні плани
У майбутньому інвестиційному процесі, якщо врахувати довгострокові вигоди, початкова інвестиційна вартість буде більше . у процесі використання, вона може не лише зберегти ваші експлуатаційні витрати, продовжити термін служби електричного обладнання, але й адаптуватися до вимог та гнучкості постійно змінювальної енергосистеми .}
Висновок:
Активні гармонічні фільтри та пасивні гармонічні фільтри, хоча їх кінцева мета однакова, вони в майбутньому сильно відрізняються у процесі та методі роботи з системами електроенергії ., вибираючи гармонійні фільтр, вам потрібно вибрати рішення, яке відповідає вашій електричній системі і може задовольнити ваші конкретні потреби .}}}}}}}}}}}}}}}}}}}}
